Есть профессии универсальные, специалисты которых востребованы практически во всех сферах и областях деятельности. К ним относится профессия кабельщика-спайщика: в современной жизни без связи – никуда, потому что кабели применяются везде, начиная от промышленных предприятий, инфраструктуры и заканчивая жилыми зданиями. Андрей БУРЕНКОВ, кабельщик-спайщик линейно-кабельной станции заполярного цеха связи (ЗЦС) управления связи, считает свою работу нужной и интересной.
Технологическая паутина
Наряду с газовыми магистралями на территории производственной деятельности нашего предприятия проложены тысячи километров кабельных линий связи. Они объединяют в одну сеть множество абонентов, принося сигнал даже в самые отдалённые уголки месторождений. Это настоящая технологическая паутина.
Работы по монтажу, эксплуатационно-техническому обслуживанию и ремонту кабельных линий связи выполняют кабельщики-спайщики. В заполярном цехе связи их относительно немного – всего шесть человек. Тем ценнее каждый из таких специалистов.
В каждой жилке – душа абонента!
Зачастую термины «провод» и «кабель» употребляют как синонимы, однако это разные по своей сути изделия. Провода являются составной частью кабелей и имеют более широкую сферу применения. Проводом называется одно- или многожильный проводник, заключённый в изоляцию, тогда как кабель представляет собой группу из двух и более проводов, изолированных по отдельности и объединённых под общей оболочкой.
Главная задача кабельщика-спайщика, работающего на Заполярном месторождении, – обеспечивать бесперебойную связь между всеми объектами ЗНГКМ. Основные обязанности – монтаж, подключение, регулярная проверка и ремонт кабельных трасс, необходимых для работы телефона, телевидения, интернета. Работы на сетях и линиях связи кабельщики-спайщики выполняют зачастую рука об руку с электромонтёрами линейных сооружений связи и ТВ.
– Электромонтёр следит за абонентской линией от абонентской точки до распределительной коробки, там ищет и устраняет повреждения. Если повреждения на его участке отсутствуют и уходят в кабельную линию, кабельщик-спайщик производит измерение этой линии, то есть тестирует, выясняет характер повреждения, находит место повреждения и общими усилиями коллег, находящимися в этот период на вахте, повреждение устраняется, – объясняет Андрей Буренков.
Профессиональные головоломки
Основной объём профилактических работ приходится на весну, лето и осень. От того, насколько добросовестно и качественно отработают кабельщики связи в эти сезоны, зависит их относительно спокойное и размеренное существование в зимнее время года. Но непредвиденные повреждения, конечно, случаются. Обеспечение сохранности кабеля, поддержание его рабочих параметров, быстрое устранение неполадок и проблем позволяет предоставлять абонентам бесперебойную связь.
Кабельщик-спайщик обслуживает все типы кабелей ёмкостью от десяти до шестисот пар (каждый телефонный кабель парной скрутки имеет ёмкость, то есть количество жил в диаметре) и их конечных устройств. Протяжённость кабельных линий на ЗНГКМ измеряется тысячами метров.
Надёжная защита
Для разных объектов обязательно применяются различные виды муфт. Например, одни муфты используются только внутри зданий, другие – подвешиваются на опорах линий связи, а третьи находят своё место в канализационных тоннелях. От того, насколько правильно подобрана муфта, будет зависеть срок её работы и качество функционирования соединённого участка, который она призвана защищать от негативного воздействия факторов внешней среды.
Прямая полиэтиленовая муфта применяется для сращивания кабелей одинаковой ёмкости. Разветвительную муфту (перчатку) используют для соединения одного кабеля большей ёмкости с несколькими кабелями меньшей ёмкости. На конце одной половины муфты имеется несколько полых цилиндрических пальцев для ответвления кабелей.
Кабель кабелю рознь
У кабеля много разновидностей. Они бывают силовые, монтажные, радиочастотные, оптические, кабели связи и управления. Силовые предназначены для передачи электроэнергии, монтажные служат для межприборного монтажа электрических устройств, кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 вольт, по радиочастотным и оптическим носителям передаются энергия и сигналы на определённых частотах или в оптическом диапазоне. Наконец, кабели связи используются в сигнализации и проводной связи.
– Кабель связи – многопарный (от десяти до шестисот пар). 600-парный телефонный кабель – это значит шестьсот абонентов. На Заполярном месторождении самая большая ёмкость кабеля – 200 пар, но он не один. Такие кабели тянутся по эстакадам до жилых модулей. А там от распределительной коробки к каждому абоненту идёт уже своя линия, – говорит Андрей Буренков.
Технологии в области связи давно шагнули вперёд. Не обошли они стороной и кабельщиков-спайщиков. Раньше представители этой профессии герметизировали муфты с помощью полиэтилена, стеклоленты, паяльной лампы. Теперь они работают холодной сваркой и располагают специальным оборудованием, что называется, на все случаи жизни.
Незаменимые помощники

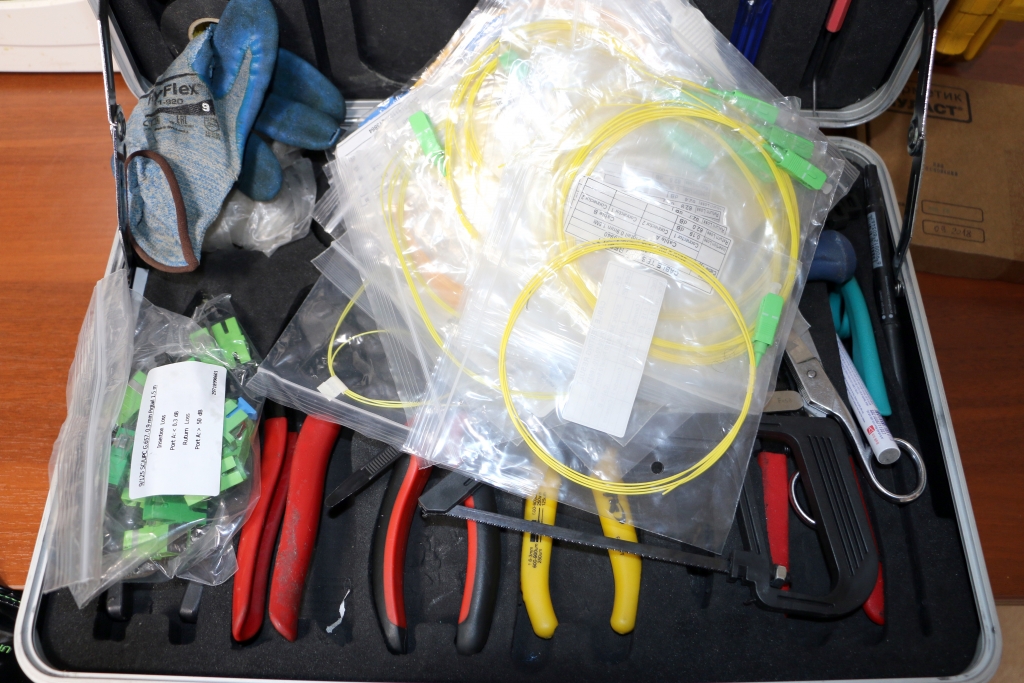

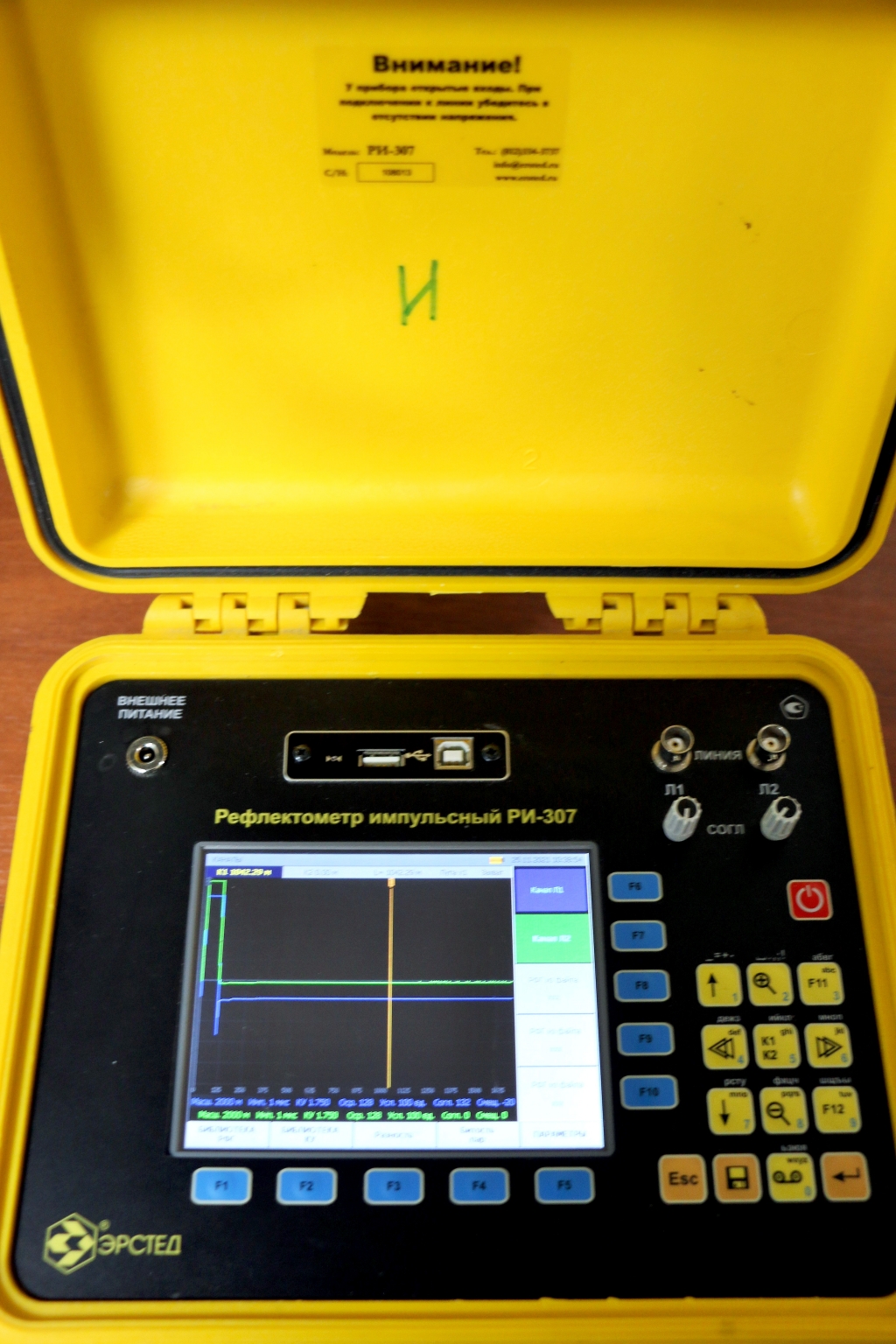

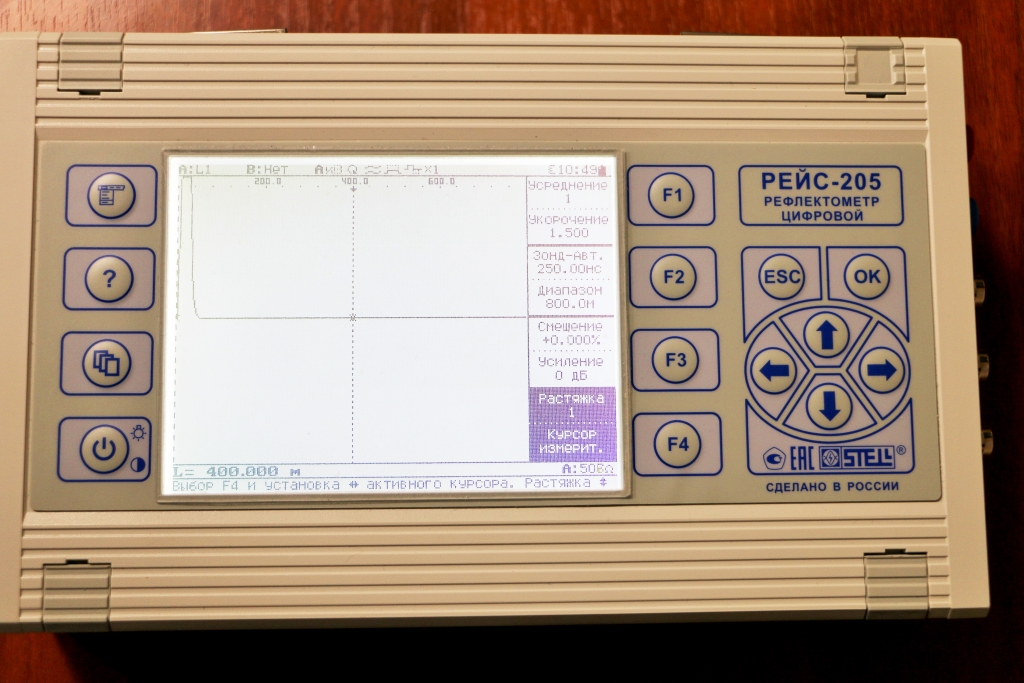

Итак, перестал работать телефон. Кабельщик-спайщик выезжает на место предполагаемого повреждения. С собой у него чемодан с инструментами и рефлектометры – цифровой и импульсный.
Основными видами повреждений в кабельных линиях электропередачи и связи являются: короткие замыкания и обрывы, утечка между жилами или между жилой и экраном (бронёй), увеличение продольного сопротивления. Причин возникновения повреждений много: например, обрыв от снега, старение изоляции, нарушение изоляции от воздействия влаги и тому подобное.
В проверяемый кабель при помощи рефлектометра подаются короткие электрические импульсы. Если в кабеле имеются неоднородности или повреждения, энергия импульса полностью или частично отражается обратно к прибору, возвращённый сигнал измеряется, результаты анализируются и затем выводятся на дисплей.
– Поиск повреждения кабеля – задача не из простых, – делится Андрей Буренков. – Кабельные линии простираются на десятки километров, а дефект, к примеру, может быть размером с укол иголки. Оперативно обнаружить повреждения помогают измерительные приборы. После вскрытия локального участка кабеля определяется характер работы: либо монтаж муфты, либо замена участка кабеля. Ремонт – очень долгий и трудоёмкий процесс, занимающий порой несколько часов и даже дней.
Монтаж холодным способом

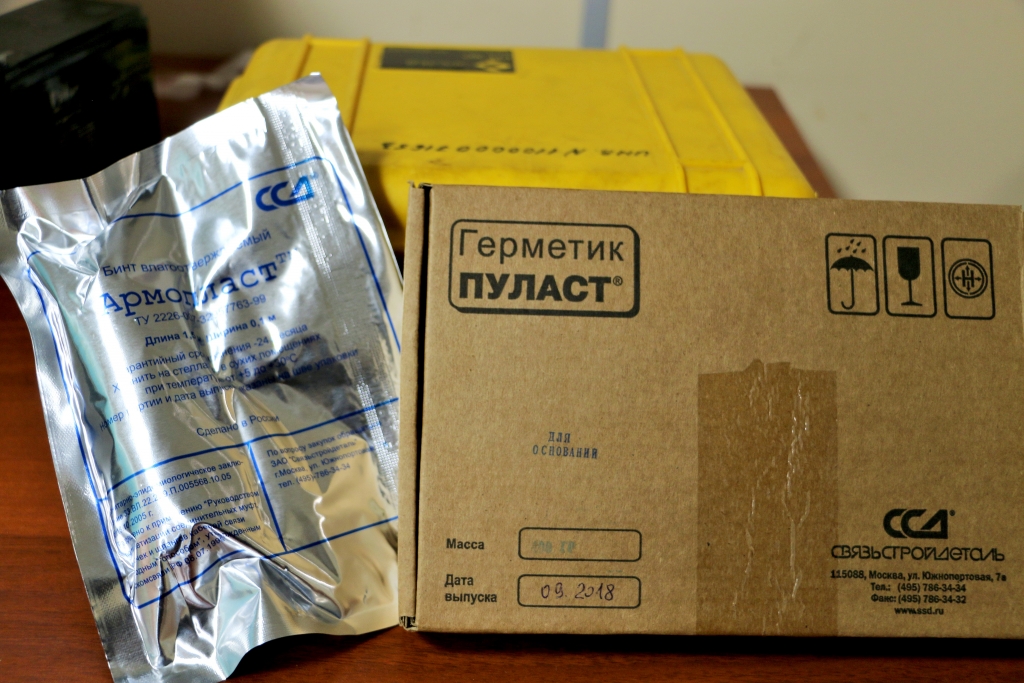

В помощь кабельщику-спайщику сегодня – технология восстановления и герметизации муфт и кабельных линий с помощью гидрофобного заполнителя. Гидрофобный заполнитель – это смесь из двух компонентов (основы и отвердителя). Спустя непродолжительное время после закачки смесь полимеризуется, приобретая желеобразную консистенцию, которая не даёт гидрофобу вытечь из полости муфты или сердечника кабеля наружу. В ходе этого процесса избыточная влага вытесняется, гидрофобный заполнитель равномерно занимает все пустоты. Электрические характеристики повреждённой цепи поднимаются до необходимых норм. Так происходит восстановление герметичности муфт и работоспособности кабельных сетей.
В качестве армирующего материала при монтаже кабелей связи используют влагоотверждаемый бинт. Его смачивают водой и наматывают на корпус муфты. Вскоре он твердеет и образует плотный жёсткий кокон. В зависимости от количества слоёв этот кокон может обеспечивать защиту муфты от механических воздействий или надёжную герметизацию корпуса.
Операции для оптоволокна
Помимо полиэтиленовых кабелей связи кабельщик-спайщик работает с ВОЛС (волоконно-оптическими линиями связи), которые тоже присутствуют на Заполярном месторождении. Задача кабельщика связи – организовывать обслуживание ВОЛС, разбираться в особенностях монтажа оптических кабелей, знать методы измерения их параметров.

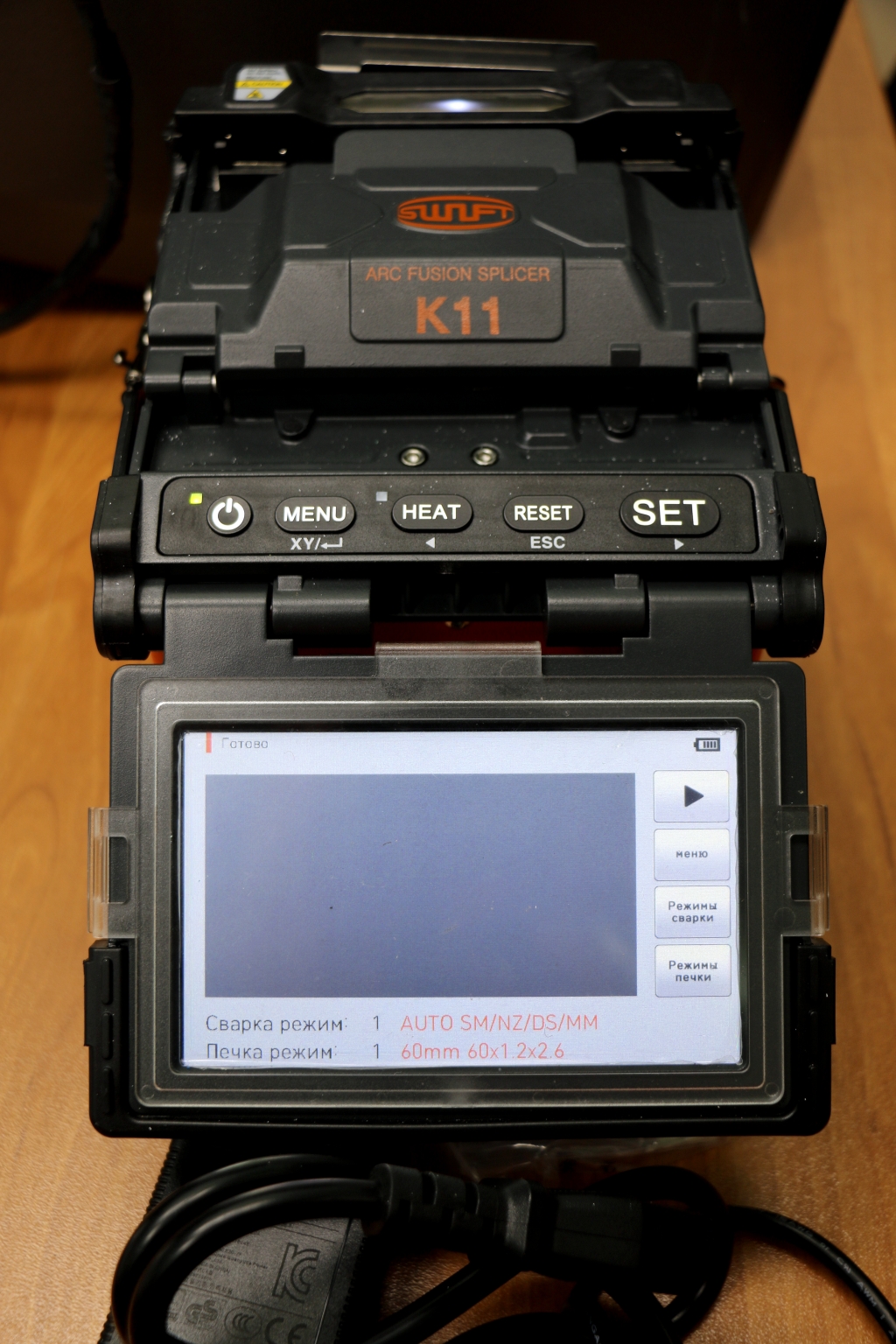

Для точной сварки любых типов оптических волокон используется сварочный аппарат ILSINTECH SWIFT K11. Удовольствие, конечно, не из дешёвых, но он сочетает в себе преимущества нескольких передовых технологий, обеспечивающих максимальную производительность и удобство работы в полевых условиях. Литий-полимерная батарея высокой ёмкости позволяет выполнять 250 сварок и термоусадок от одной зарядки. За процессом сварки кабельщик наблюдает по цветному экрану – под стать хирургу, проводящему лапароскопию.
Без права на ошибку
Какие качества отличают настоящего кабельщика-спайщика? Андрей Анатольевич отвечает твёрдо и уверенно:
– Прежде всего внимательность и терпение. Рабочий процесс бывает очень долгим. Случается всякое. Иногда приходится часами скрупулёзно варить волокна в кабеле. Иногда – устранять неисправности при неблагоприятных погодных условиях. Порой требуется принимать решение быстро, но всегда – без права на ошибку.
Километры проводов тянутся по эстакадам, сливаясь с тундровым пейзажем так, что мы их уже не замечаем. Мы – нет, а кабельщик-спайщик неустанно следит за тем, чтобы телефонная связь шла по месторождению. Он не может не увидеть неисправность – так же, как учитель не может не заметить ошибку в тетради ученика, как автомобилист – поломку своей машины.
Материал газеты "Пульс Ямбурга" № 4 (1500) 31 января 2022 г.
Виолетта Денисова
Фото автора
